毫米波AIP封装天线

收藏
  • 商品说明

特点

体积小、重量轻

插入损耗小

可焊性良好


应用

Ka频段的发射和接收天线阵列

相控阵雷达

T/R组件


产品结构

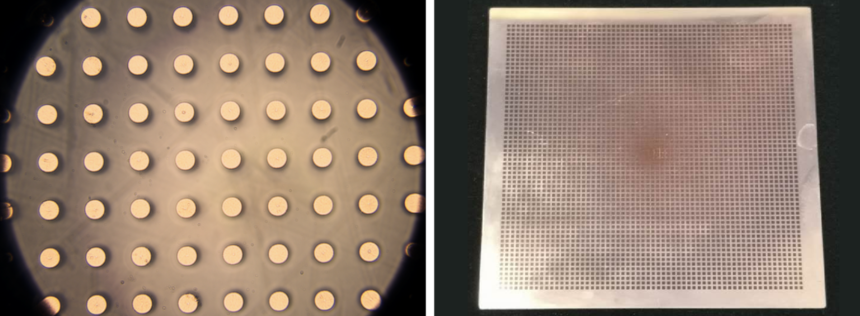

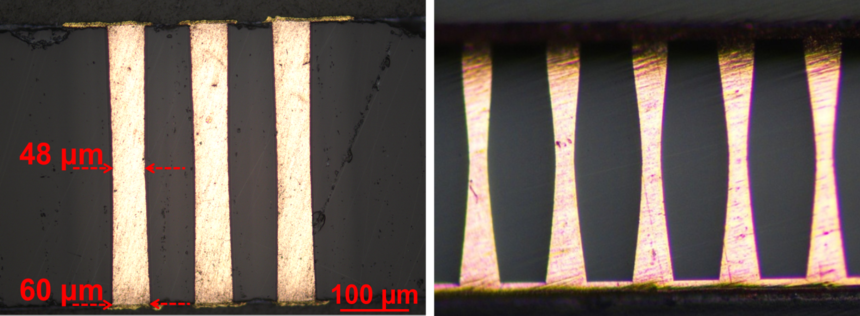

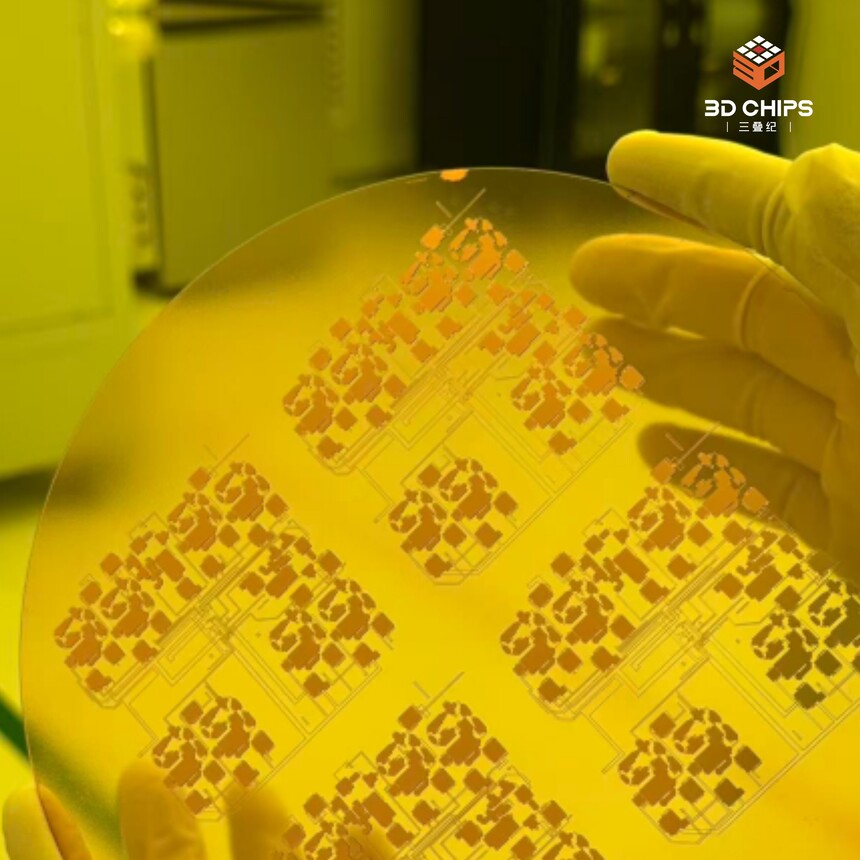

该毫米波天线采用玻璃作为基体,玻璃基板正面为天线阵列,玻璃基板背面为焊盘,通过TGV填充的金属Cu柱进行连接,外层金属为Au。


项目

数值

方位向间距(dx

4.6mm

俯仰向间距(dy

4.6mm

单元高度(H)

0.42mm

薄膜厚度

0.4μm

方位面波束宽度

70°

俯仰面波束宽度

90°

有源驻波

2.0方位向扫描60°

可用频带范围

34-37GHz
